توضیحات

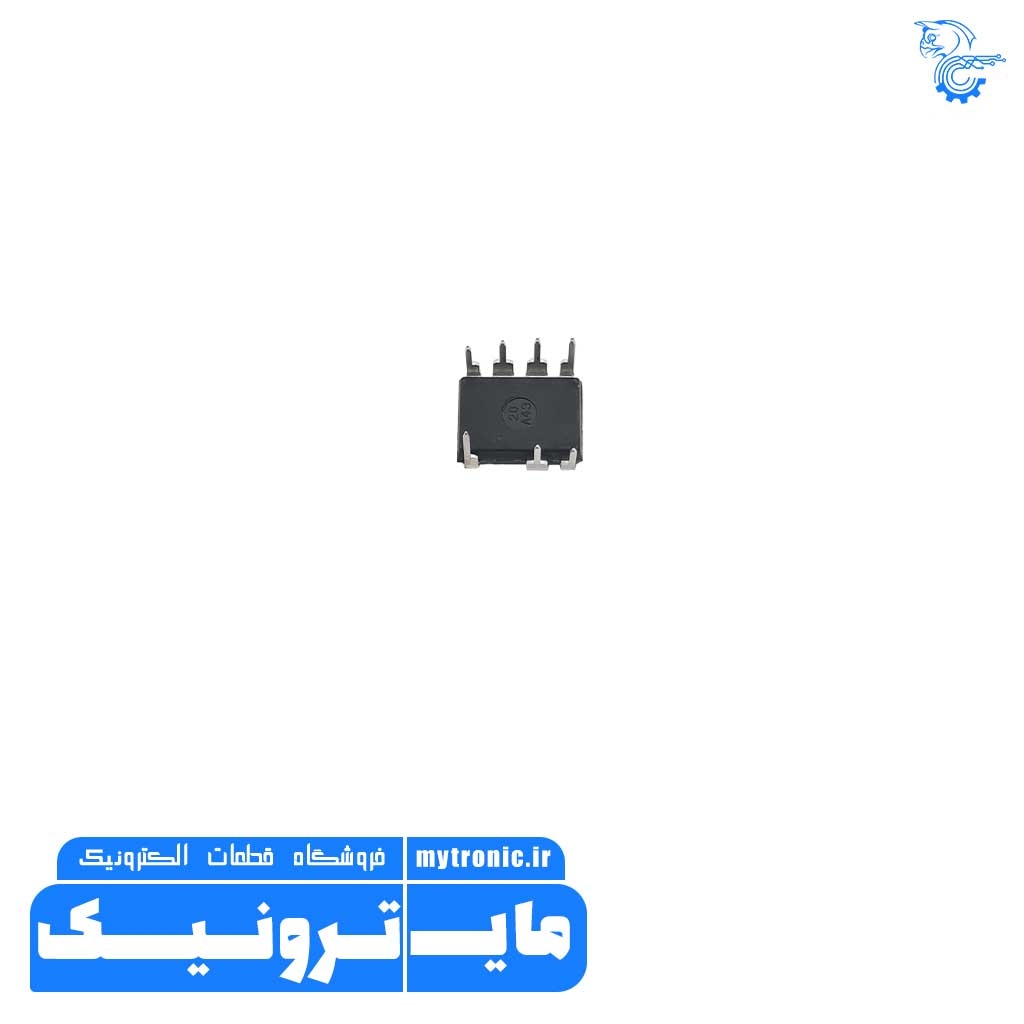

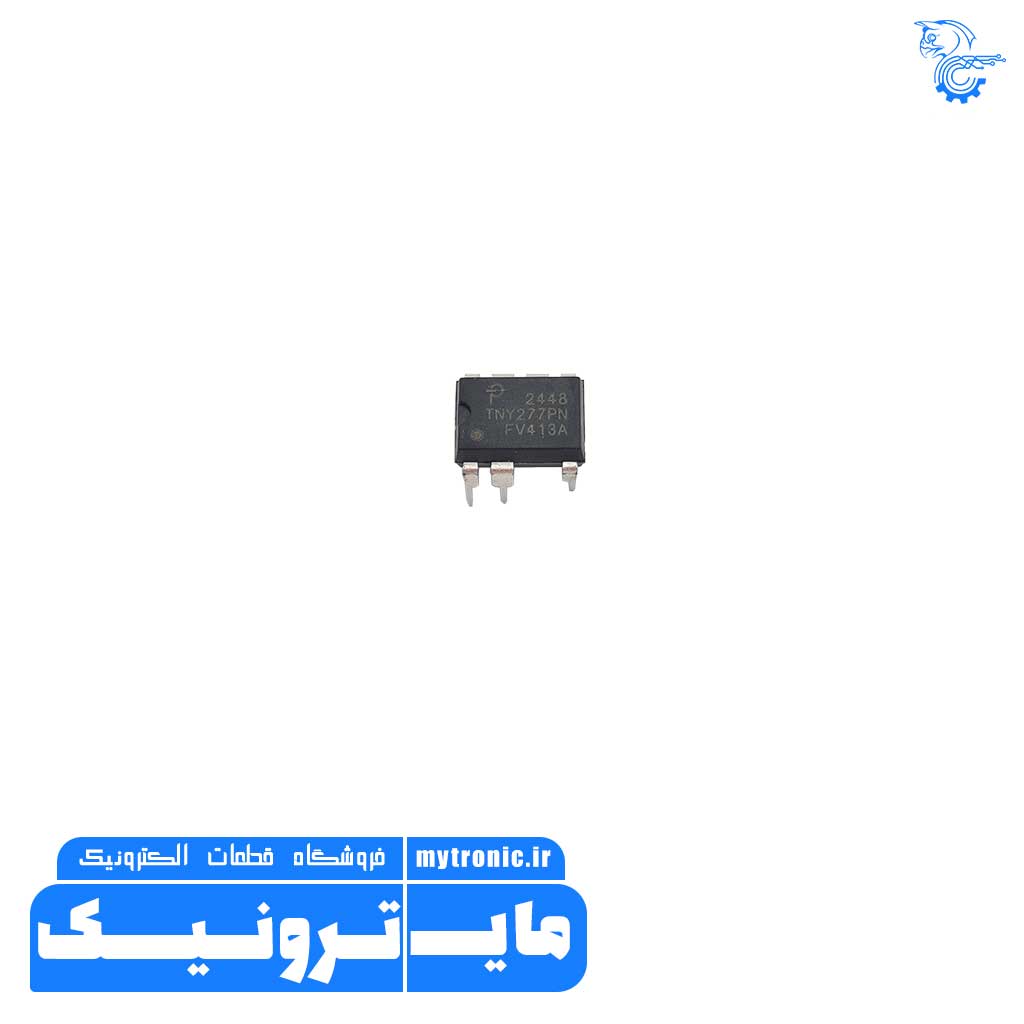

آی سی TNY277PN

Offline AC/DC Converter Switcher IC اورجینال PI

آی‌سی TNY277PNاز خانواده آی سی های TNY SWITCH است

• برند Power Integrations
• پکیج DIP-8
• نوع نصب روی برد Through Hole
• حداکثر ولتاژ تغذیه ورودی 265 ولت
• حداقل ولتاژ تغذیه ورودی 85 ولت
• حداکثر دمای عملیاتی 150 درجه سانتیگراد
• حداکثر چرخه کار 65 درصد
• توان خروجی 18 وات
• حداقل دمای عملیاتی -40 درجه سانتیگراد
• فرکانس 132 کیلو هرتز
• توپولوژی PWM,Flyback

از ویژگی های این آی سی می توان به انرژی کارآمد ، سوئیچ آفلاین با انعطاف پذیری پیشرفته و محدوده قدرت گسترده اشاره کرد.

توان این آی سی 18 وات می باشد. ولتاژ درین ماسفت قدرت آی سی 725 ولت با پیک جریان 720mA است.

حداکثر فرکانس خروجی آی سی TNY277 مقدار 132KHz با دیوتی سایکل 65% می باشد.

این آی‌سی سوئیچینگ قابلیت عبور ولتاژ بالا از منبع جریان و نوسان‌ سازی

در محدوده مدار را دارد و همچنین دارای مدار متوقف کننده حرارتی است.

آی سی TNY277PN دارای قابلیت کنترل ON / OFF و عبور توان بالا در سیستم را دارد.

ویژگی :

• محافظت دقیق در برابر خاموش شدن حرارتی هیستریتیک با بازیابی خودکار ، نیاز به تنظیم مجدد دستی را برطرف می کند
•  راه اندازی مجدد خودکار بهبود یافته در شرایط خطای اتصال کوتاه و حلقه باز <3٪ حداکثر توان را ارائه می دهد
•  خاموش کردن ولتاژ خروجی با زنر اختیاری
•  مجموعه آستانه شناسایی ولتاژ زیر ولتاژ را با استفاده از یک مقاومت اختیاری واحد انجام دهید
•  تعداد مؤلفه های بسیار کم قابلیت اطمینان را افزایش می دهد و طرح بورد مدار چاپی یک طرفه را امکان پذیر می کند
•  پهنای باند بالا روشن شدن سریع را بدون براندازی و پاسخ بار گذرا عالی فراهم می کند

برای مشاهده پایه های آی سی TNY277PN به تصویر زیر مراجعه کنید:

کاربرد :

• شارژرها / آداپتورهای تلفن های همراه / بی سیم، PDA ها، دوربین های دیجیتال، MP3 / صوتی قابل حمل، ریش تراش ها و …
• دی وی دی / PVR و سایر رمزگشایان تنظیم کننده کم مصرف
• لوازم مورد نیاز لوازم خانگی، سیستم های صنعتی، اندازه گیری و …

برای مشاهده ساختار داخلی آی سی TNY277PN به تصویر زیر مراجعه کنید:
