توضیحات

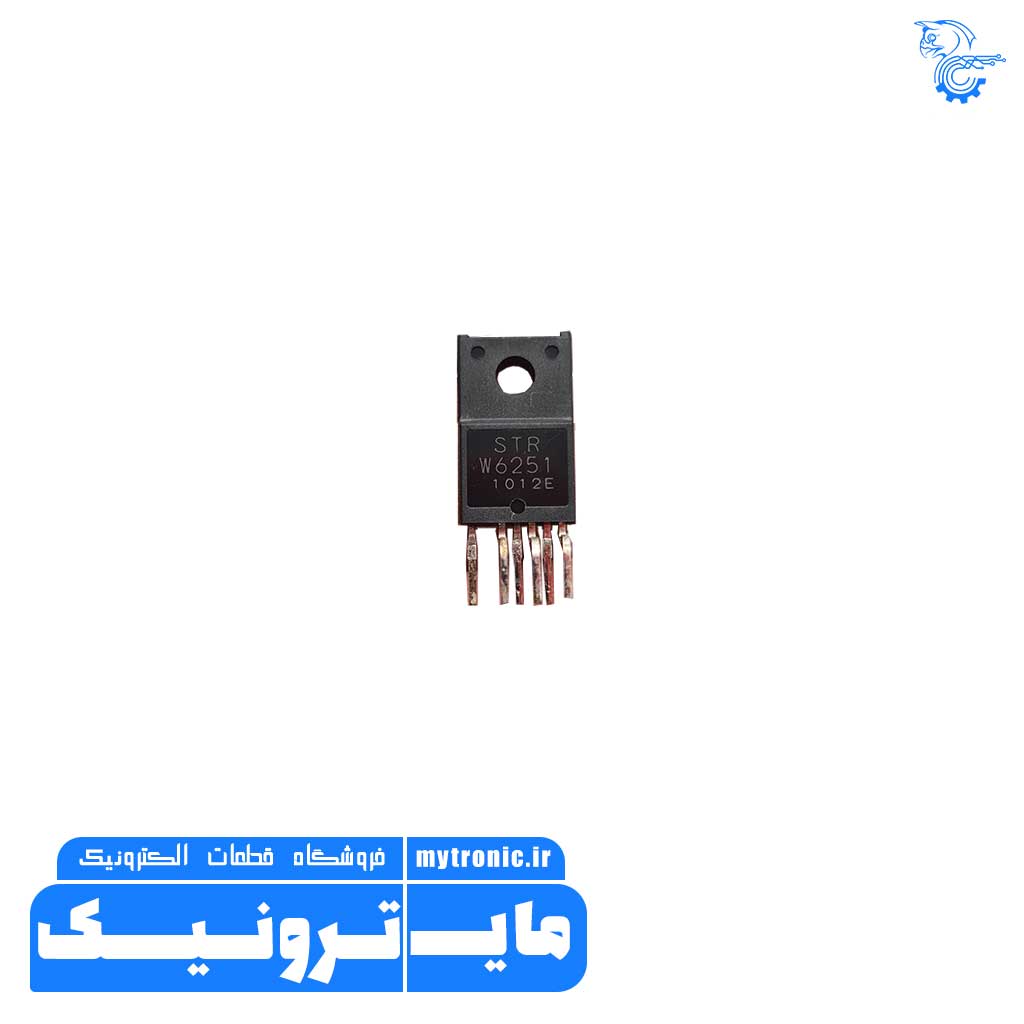

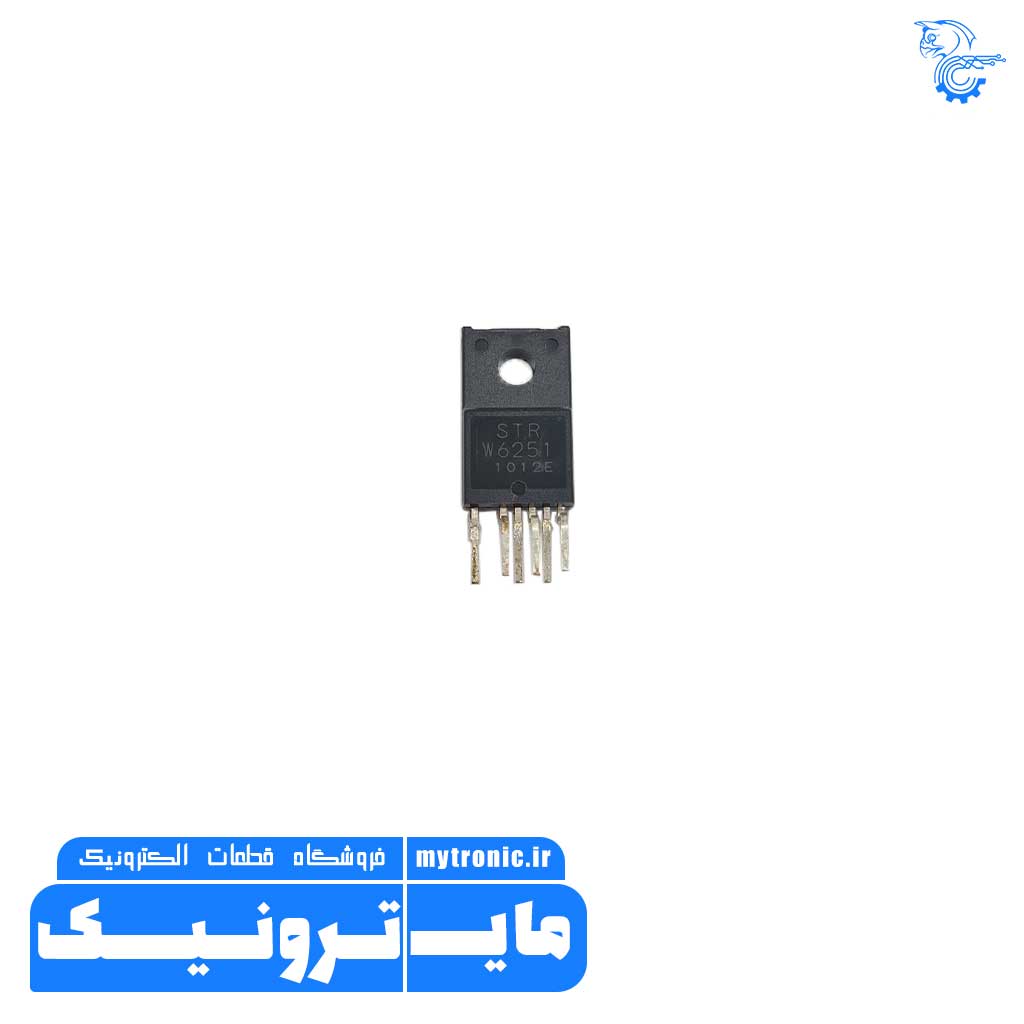

آی سی STRW6251 DIP
اورجینال SANKEN ژاپن
STRW6251 60 W-Universal Input/40 W-230 Vac Input PWM Switching Regulators
آی سی STRW6251 از سری آی سی های سوئیچینگ یک رگولاتور سوئیچینگ PWM با ماسفت قدرت می باشد.
از ویژگی های این آی سی توابع محافظت از جمله محافظت در برابر جریان زیاد (OCP)،
محافظت در برابر ولتاژ بیش از حد (OVP)، محافظت در برابر بار زیاد و ریست خودکار (OLP) و همچنین مدار محافظت حرارتی (OTP) می باشد.
فرکانس سوئیچ این آی سی 67KHz (حداکثر 74KHz) با دیوتی سایکل 75 درصد (حداکثر 79%) می باشد.
این آی سی در تلویزیون ها و دستگاه های ستاپ باکس، پرینتر و اسکنر، مانیتورها و… کاربرد دارد.
آی سی STRW6251 DIP
سري STR-W6200D آي سي هاي تغذيه براي سوئيچينگ منابع تغذيه هستند
که داراي يک ماسفت برق و يک آي سي کنترل کننده PWM حالت فعلي در يک بسته هستند.
اين محصول با داشتن مدار راهاندازي و عملکرد آماده به کار در کنترلر،
به مصرف انرژي کم، قدرت آماده به کار کم و مقرون به صرفه بودن در سيستمهاي منبع تغذيه دست مييابد
و در عين حال قطعات خارجي را کاهش ميدهد.
آی سی STRW6251 DIP
Features and Benefits
- Overcurrent protection (OCP) with ac input voltage compensation function; no additional peripheral circuits required—minimizes dependency of OCP on ac input
- Overload protection (OLP) with integrated timer reduces power stress (temperature rise) at overload condition, requires no peripheral components
- Avalanche-guaranteed MOSFET improves device capability of withstanding excess surge voltage, providing a simple surge absorber circuit without breakdown voltage derating
- Start-up circuit eliminates the need for a start-up resistor, and helps to reduce input power consumption
- Bias Assist function improves start-up performance by selfbiasing the VCC pin, and allows a use of a small value VCC capacitor, resulting in improved response to overvoltage conditions
- Very low current consumption in nonoperating (UVLO) state: ICC(off) = 5 μA (typical) at VCC = 13.8 V
- Slope compensation circuit stabilizes operation, preventing interference from subharmonics
- Leading Edge Blanking
- Various protections: • Overcurrent Protection (OCP), pulse-by-pulse sensing • Overload Protection (OLP), auto restart after certain duration • External Latch Protection (ELP), latched • Overvoltage Protection (OVP), latched • Thermal Shut Down (TSD), latched
- Externally-activated shut down protection (ELP) for emergency system shut down
- Auto-Burst Standby function (pin < 0.1 W at zero output load condition)
- Audible noise reducing function in Standby mode
- TO-220 full-molded package with 6 pins
شما می توانید تمامی محصولات را به صورت اورجینال از مایترونیک تهیه نمایید.
