توضیحات

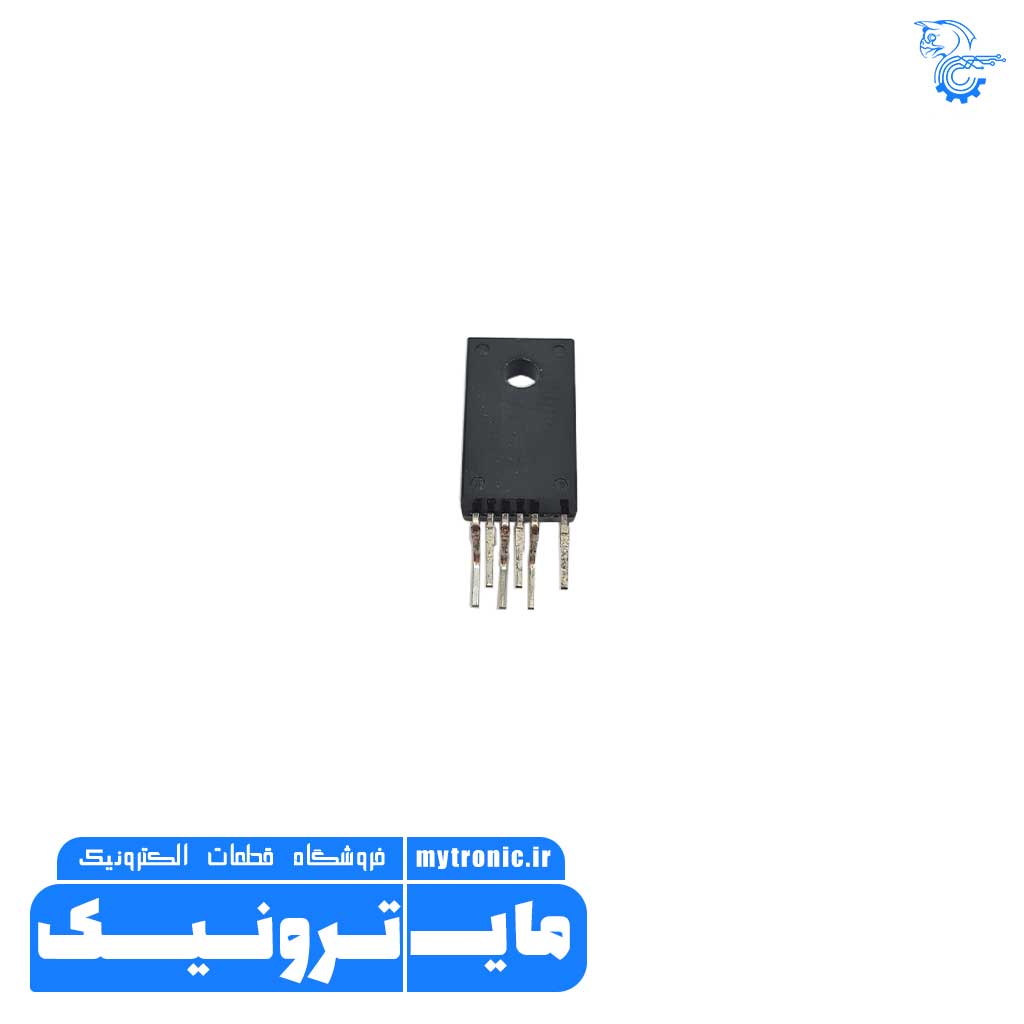

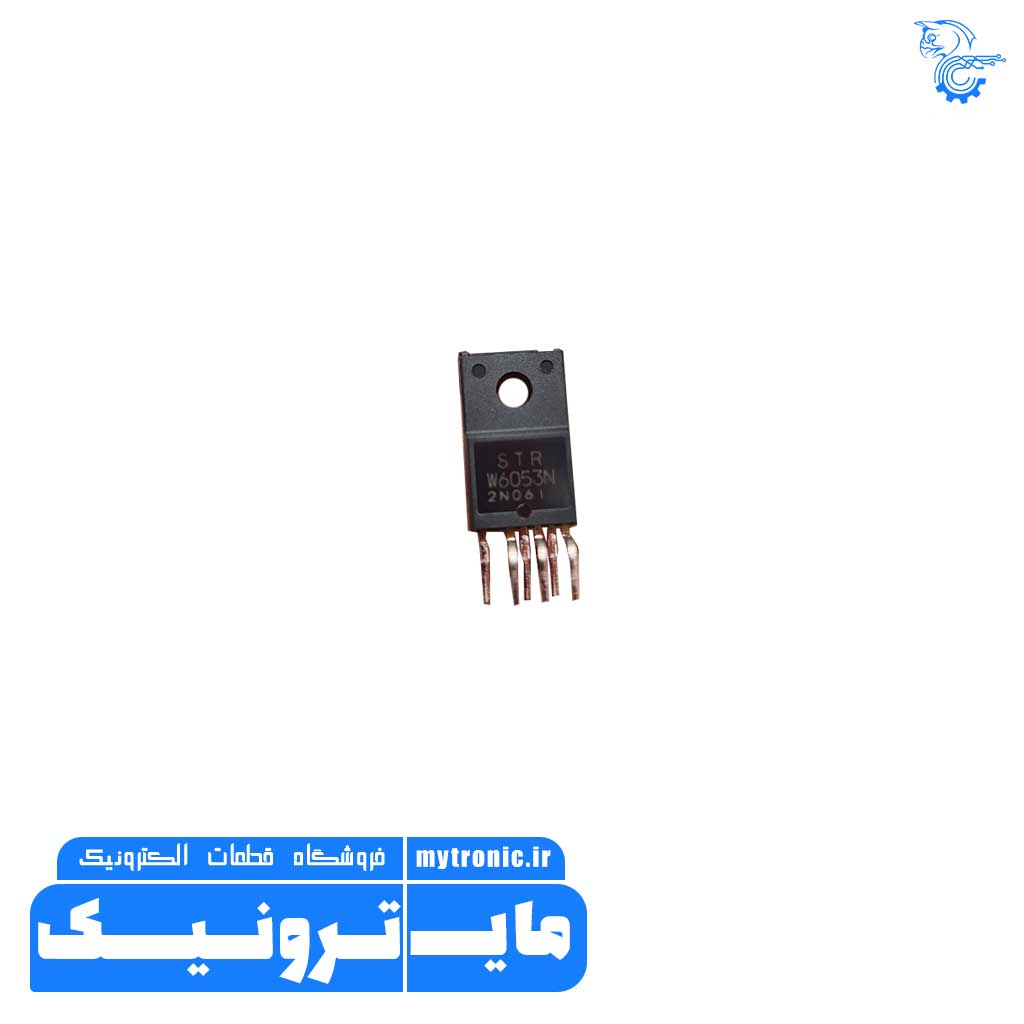

آی سی STRW6053 DIP
اورجینال SANKEN ژاپن
STR-W6053 Off-Line PWM Controllers with Integrated Power MOSFET
آی سی STRW6053 از سری آی سی های سوئیچینگ (مد جریانی) شامل یک کنترل کننده PWM و ماسفت قدرت می باشد
که در منابع تغذیه سوئیچینگ و تجهیزات صنعتی و تجهیزات اتوماسیون اداری و … کاربرد دارد.
از ویژگی های این آی سی توابع محافظت از جمله محافظت در برابر جریان زیاد (OCP)،
محافظت در برابر ولتاژ بیش از حد و ریست خودکار (OVP)،
محافظت در برابر بار زیاد و ریست خودکار (OLP) و همچنین مدار محافظت حرارتی با ریست خودکار می باشد.
ولتاژ درین سورس ماسفت قدرت این آی سی 650 ولت با مقاومت درین سورس 2.8 اهم است.
ویژگیهای کلیدی STR-W6053
توان خروجی: حداکثر 60 وات در ورودی AC بین 85 تا 265 ولت ولتاژ شکست (V_DSS): 650 ولت
مقاومت کانال (R_DS(on)): حداکثر 1.9 اهم فرکانس نوسان: 67 کیلوهرتز (±10%)
ولتاژ تغذیه (V_CC): بین 8.1 تا 32 ولت مصرف توان در حالت بدون بار: کمتر از 30 میلیوات
ویژگیهای اضافی
مد کنترل PWM با مد جریان عملکرد تصادفی سوئیچینگ برای کاهش نویز EMI
عملکرد حالت آمادهبهکار خودکار با مصرف توان کم عملکرد کاهش نویز صوتی در حالت آمادهبهکار
مدار راهاندازی داخلی برای کاهش مصرف توان در حالت آمادهبهکار و حذف قطعات خارجی
عملکرد کمک به بایاس برای بهبود عملکرد راهاندازی و کاهش افت ولتاژ VCC
عملکرد حذف لبه پیشرو برای جلوگیری از نویز
آی سی STRW6053 DIP
کاربردها
STR-W6053 برای استفاده در منابع تغذیه سوئیچینگ با توان متوسط مناسب است و در دستگاههایی مانند
لوازم خانگی سفید (مانند یخچال، ماشین لباسشویی). تجهیزات اداری (مانند چاپگر، فکس)
تجهیزات صنعتی تجهیزات ارتباطی
