توضیحات

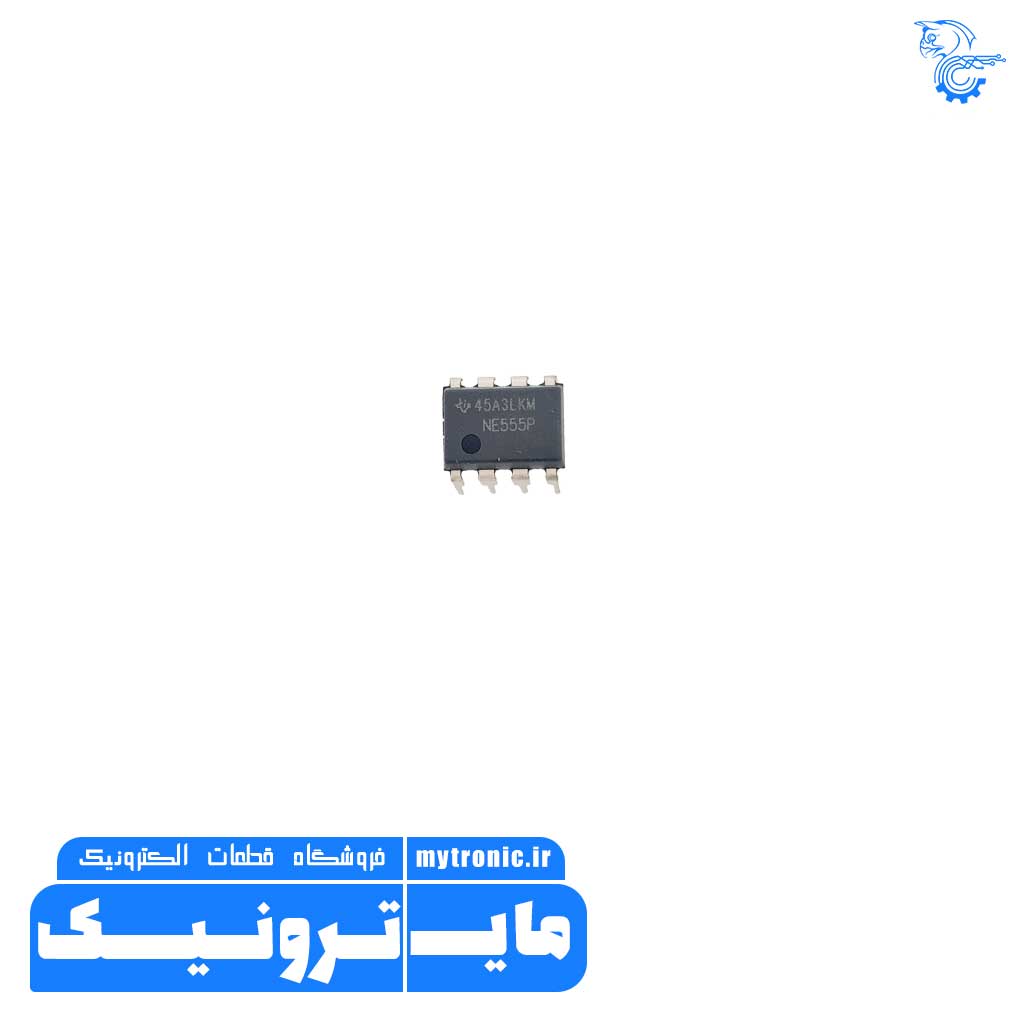

آی سی NE555

برند: تگزاس

آی سی NE555 و CA555C برای استفاده در مورد زمان بندی دقیق و کاربرد نوسان ساز، تایمرهایی هستند که از پایداری بالایی برخوردارند.

این مجموعه های یکپارچه به عنوان تایمر قادر هستند برای فواصل زمانی میکروثانیه ای بین ساعت ها، تاخیرات زمانی دقیقی ایجاد کنند.

این قطعات همچنین برای عملکرد اسیلاتور یا نوسان ساز نیز مفید بوده و می توانند

یک فرکانس دقیق با حرکت آزاد و چرخه کاری را تنها با دو مقاومت خارجی و یک خازن نگه دارند.

احتمال دارد مدارهای CA555 و CA555C بوسیله لبه سقوط سیگنال موجی شکل از حرکت بایستد

و خروجی این مدارها می توانند مصرف کننده هایی با مصرف 200 میلی امپر را تامین کنند

و یا برای کنترل مدار آی سی های مجهز به TTL نیز مناسبند.

این مدل ها،‌جایگزینی مستقیم برای مدل های صنعتی د ر بسته هایی با آرایش های ترمینال مشابه هستند

به عنوان مثال به ترتیب می توان به SE555 و NE555، MC1555 و MC1455 اشاره کرد.

مدارهای نوع CA555 بیشتر کاربردهایی دارد که در آنها به عملکرد الکتریکی اضافی نیاز است.

مدارهای نوع CA555C نیز بیشتر کاربردهایی دارد که در آنها به مشخصه های الکتریکی کمتر نیاز است، استفاده می شوند.

آی سی NE555 پکیج DIP، یکی از معروف‌ترین و پرکاربردترین المان های موجود در بازار است

که به آی سی تایمر نیز معروف است و در شرکت Sygnetics سال 1971 معرفی شد.

تایمر 555 یک مدار مجتمع (IC) است که در طیف گسترده‌ای از کاربردهای زمان‌ بندی،

از میکرو ثانیه تا ساعت و تولید پالس استفاده می‌شود.

ولتاژ تغذیه این ای سی می‌تواند در محدوده 4.5 تا 16 ولت DC انتخاب شود.

خروجی ای سی 555 مطابق با استاندارد TTL است و می‌تواند به‌صورت دو سطح ولتاژ High و Low باشد.

محدوده جریان مصرفی آی سی 2 الی 15 میلی آمپر و ماکزیمم فرکانس خروجی نیز 500 کیلو هرتز می‌باشد،

بنابراین می‌توان بسیاری از رله‌ها، بلندگوها، موتورهای کوچک و… را بدون نیز به مدارات واسط راه اندازی کرد.

آی سی NE555 در پکیج DIP (Dual In-line Package) نیز عرضه می‌شود،

که شامل 8 پین‌ در دو ردیف متقابل یک‌دیگر است که به‌راحتی می‌توان آن را به یک برد الکترونیکی یا برد آزمایشی متصل کرد،

این آی سی از همین پکیج با  کیفیت پایین تر در بازار ارائه می‌گردد که قیمت کمتری دارد.

آی سی NE555 در پکیج SMD هم تولید می‌شود که هم به‌صورت ارجینال و هم معمولی موجود می‌باشد.

آی سی تایمر 555 در سه حالت اصلی عمل می‌کند.

در حالت استیبل (Astable)، تایمر یک سیگنال موج مربعی پیوسته تولید می‌کند که فرکانس آن توسط دو مقاومت و یک خازن خارجی تعیین می‌شود.

در حالت مونو استیبل (Monostable)، تایمر یک پالس تکی با مدت زمان مشخص تولید می‌کند

که این مدت زمان توسط یک مقاومت و یک خازن تعیین می‌شود.

در حالت بی‌ استیبل، تایمر به عنوان یک فلیپ‌ فلاپ عمل می‌کند

و به دلیل سیگنال ورودی بین دو حالت خروجی، یعنی وضعیت high و low، سوئیچ می‌کند.

تراشه تایمر 555 دارای کاربردهای بسیار گسترده در مداراتی است که به نوعی به کنترل زمان نیاز دارند،

مانند تایمرهای تاخیری، مولدهای پالس، LED، چراغ‌های چشمک‌ زن، آلارم‌، کلاک‌های منطقی، مقسم فرکانس، منابع تغذیه و مبدل‌ها.

آی سی های تایمر به دلیل کاربرد بودن انواع مختلفی دارد که می‌توانید در فروشگاه روبوایکیو مشاهده کنید.

بررسی پایه های آی سی تایمر NE555 پکیج DIP:

•  Gnd: این پایه زمین است که به پین منفی تغذیه متصل می‌شود.
• Trigger: اگر ولتاژ این پایه کمتر از یک سوم ولتاژ تغذیه باشد، فلیپ فلاپ داخلی تایمر را به حالت ست در می‌آورد و خروجی از low به high تغییر می‌کند.
• Output: این پایه خروجی دستگاه است که با استفاده از یک معکوس‌کننده داخلی به فلیپ فلاپ وصل می‌شود.
• Reset: پایه ریست که با لبه پایین تحریک می‌شود و به‌صورت Active low عمل می‌کند.
• Ctrl: این پایه کنترل، با ولتاژ برابر دو سوم ولتاژ تغذیه، خروجی ریست را فعال می‌کند. برای کنترل زمان‌بندی، می‌توان از مدارهای RC استفاده کرد.
• Threshold: در صورتی که ولتاژ پایه از دو سوم VCC بیشتر شود, خروجی مقایسه کننده دوم High شده و فلیپ فلاپ را Reset می‌کند و باعث صفر یا Low شدن خروجی ای سی می‌شود.
•  Discharge: این پایه تخلیه، برای تخلیه خازن‌های زمانبندی استفاده می‌شود، زمانی که ورودی پایه خروجی ریست شود.
•  VCC: این پایه تغذیه مثبت است.

اینم برای شناسایی پایه های آیسی

ویژگی های آی سی NE555 :

• زمان بندی دقیق برای میکروثانیه از طریق ساعت
• عملکرد ناپایا
• و تک پایا چرخه کاری قابل تنظیم
• توانایی تولید جریان خروجی برای مصرف تا 200 میلی آمپر
• توانایی تولید جریان خروجی برای درایو کردن آی سی TTL
• خروجی های ON و OFF عادی
• پایداری در درجه حرارت بالا…. 0.005% /oC
• قابلیت تعویض مستقیم با SE555، NE555، MC1555 وMC1455

کاربردهای آی سی NE555 :

• زمان بندی دقیق
• ایجاد پالس
• زمان بندی ترتیبی
• ردیاب پالس
• ایجاد زمان تاخیر
• ایجاد وضعیت نوسان سازی (مدولاسیون ) و پهنای پالس

آی سی NE555 یکی از آی سی های نسبتا مشهور که مولد موج مربعی است و در صنعت الکترونیک کاربرد زیادی دارد,  می باشد.

از این آی سی میتوان در مدار نوسان ساز های مربعی ,در تایمر ها, در مدار های آژیر و غیره استفاده نمود.

این آی سی دارای دقت فوق العاده زیاد و خطای کم می باشد و بوسیله ی آن می توان تایمر هایی از مدت زمانهای کم تا چندین ساعت را ایجاد کرد.

Specification

Manufacturer: Texas Instruments
Product Category: Timers & Support Products
RoHS: Details
Series: NE555
Type: Standard
Number of Internal Timers: 1 Timer
Supply Voltage – Max: 16 V
Supply Voltage – Min: 4.5 V
Minimum Operating Temperature: 0 C
Maximum Operating Temperature: + 70 C
Mounting Style: Through Hole
Package / Case: PDIP-8
Packaging: Tube
Height: 4.57 mm
Length: 9.81 mm
Width: 6.35 mm
Brand: Texas Instruments
High Level Output Current: 200 mA
Low Level Output Current: – 200 mA
Operating Supply Current: 2000 uA
Product Type: Timers & Support Products
