توضیحات

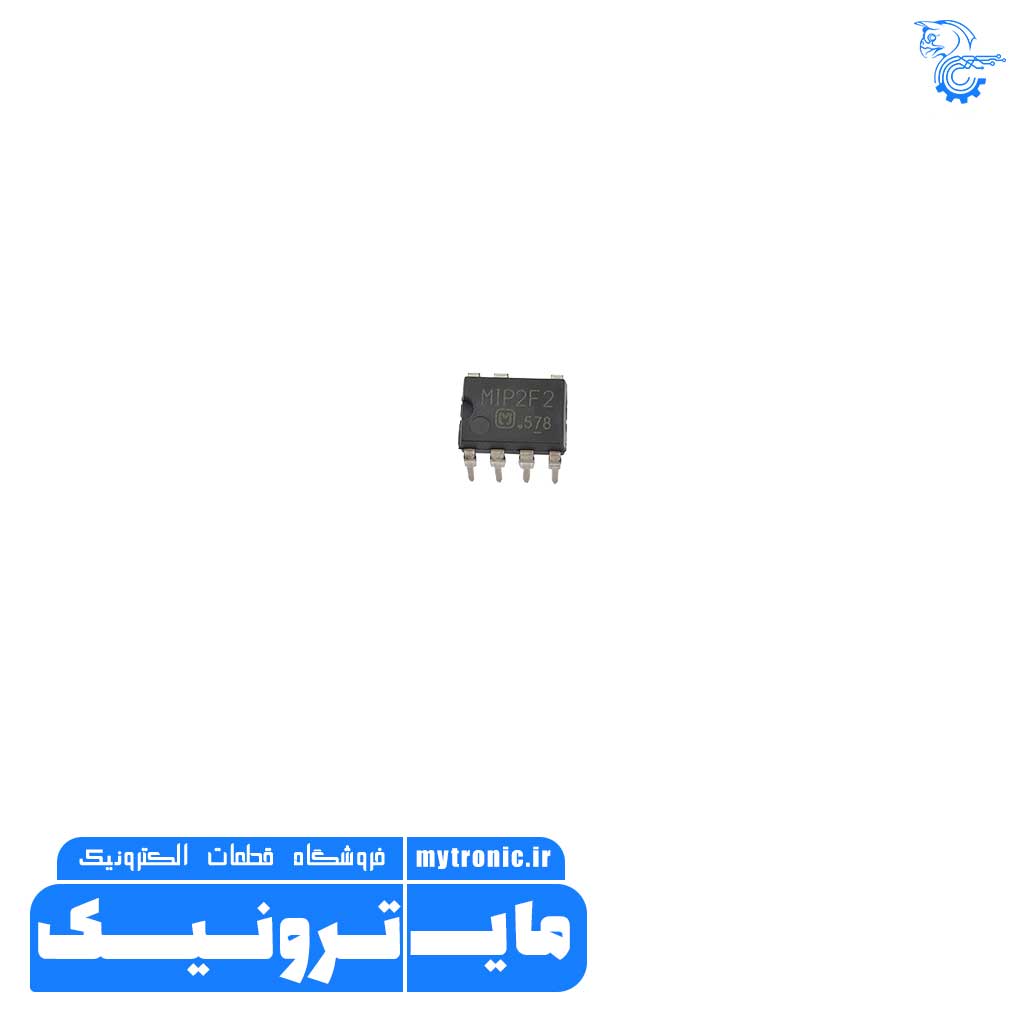

آی سی MIP2F2 DIP

آی سی MIP2F2 یک مدار مجتمع (IC) با پکیج DIP (Dual In-line Package) است

که توسط Panasonic طراحی و تولید شده است.

و برای استفاده در طیف وسیعی از مدارهای الکترونیکی می‌باشد.

این ای سی به دلیل طراحی مقاوم و عملکرد قابل اعتماد خود،

گزینه‌ای مناسب برای پروژه‌های الکترونیکی و سیستم‌های کنترل صنعتی و تجاری می‌باشد.

ویژگی‌های کلیدی آی سی MIP2F2 DIP :

1. پکیج DIP: پکیج DIP این ای سی امکان نصب آسان و قابلیت اطمینان بالا در اتصال به مدارهای چاپی (PCB) را فراهم می‌کند، که برای پروژه‌های الکترونیکی و سیستم‌های پیچیده بسیار مفید است.
2. عملکرد قابل اعتماد: ای سی MIP2F2 با ارائه عملکرد ثابت و قابل اعتماد، برای استفاده در کاربردهای حساس و مدارهای الکترونیکی پیچیده مناسب است.
3. طراحی مقاوم: طراحی این ای سی به گونه‌ای است که در برابر تغییرات دما و شرایط محیطی مختلف مقاوم است و عمر طولانی‌مدت را تضمین می‌کند.
4. کاربردها:
   • مدارات کنترل صنعتی
   • سیستم‌های الکترونیکی تجاری
   • مدارهای پردازش سیگنال
   • پروژه‌های الکترونیکی تحقیقاتی و آموزشی

ویژگی‌های کلیدی آی سی MIP2F2 DIP:

• توان خروجی: حداکثر 7 وات

• ولتاژ ورودی: 100V تا 240V AC

• ولتاژ خروجی: 5.8V DC با جریان 0.7A

• مدیریت بار: کنترل PWM در بارهای عادی و کنترل متناوب در بارهای کم

• حفاظت‌های داخلی: حفاظت در برابر اضافه‌جریان، اضافه‌دما، اتصال کوتاه و اضافه‌ولتاژ

• مصرف توان بدون بار: 20 میلی‌وات در 100VAC و 25 میلی‌وات در 240VAC

• بسته‌بندی: DIP-7

• کاربردها: شارژرهای باتری، آداپتورهای AC

• کاربردها:

  • شارژرهای باتری: برای دستگاه‌هایی با توان مصرفی متوسط، مانند تلفن‌های همراه و سایر تجهیزات الکترونیکی قابل حمل.

  • آداپتورهای AC: تبدیل ولتاژ AC به DC برای تغذیه دستگاه‌های مختلف.

  • مدارهای رگولاتور ولتاژ: در سیستم‌هایی که نیاز به ولتاژ ثابت و محافظت‌شده دارند.

 Feature

Lowering the liability of input voltage

Significantly reduced power consumption with no load

20mW at 100VAC (existing lines:25mW)

20mW at 240VAC (existing lines:30mW)

Built-in charge protection circuit

Built-in overcurrent, overheating, load shorting and overvoltage

protection circuitsUnit : mm

Applications

Chargers (for cellular phones, etc.), AC adapter

Lineup

DIP7-A1

MIP2F30MS Up to 10 W 0.50 A 10 Ω 100 kHz

0.25 A 31 Ω

700 V

MIP2F10MS Up to 4 W

VDSS ILIMIT Ron fosc

1.00 A

0.70 A

0.35 A

Characteristic

MIP2F50MS Up to 20 W 3 Ω

MIP2F40MS Up to 15 W 7 Ω

MIP2F20MS Up to 7 W 20 Ω

Type No. Output
