توضیحات

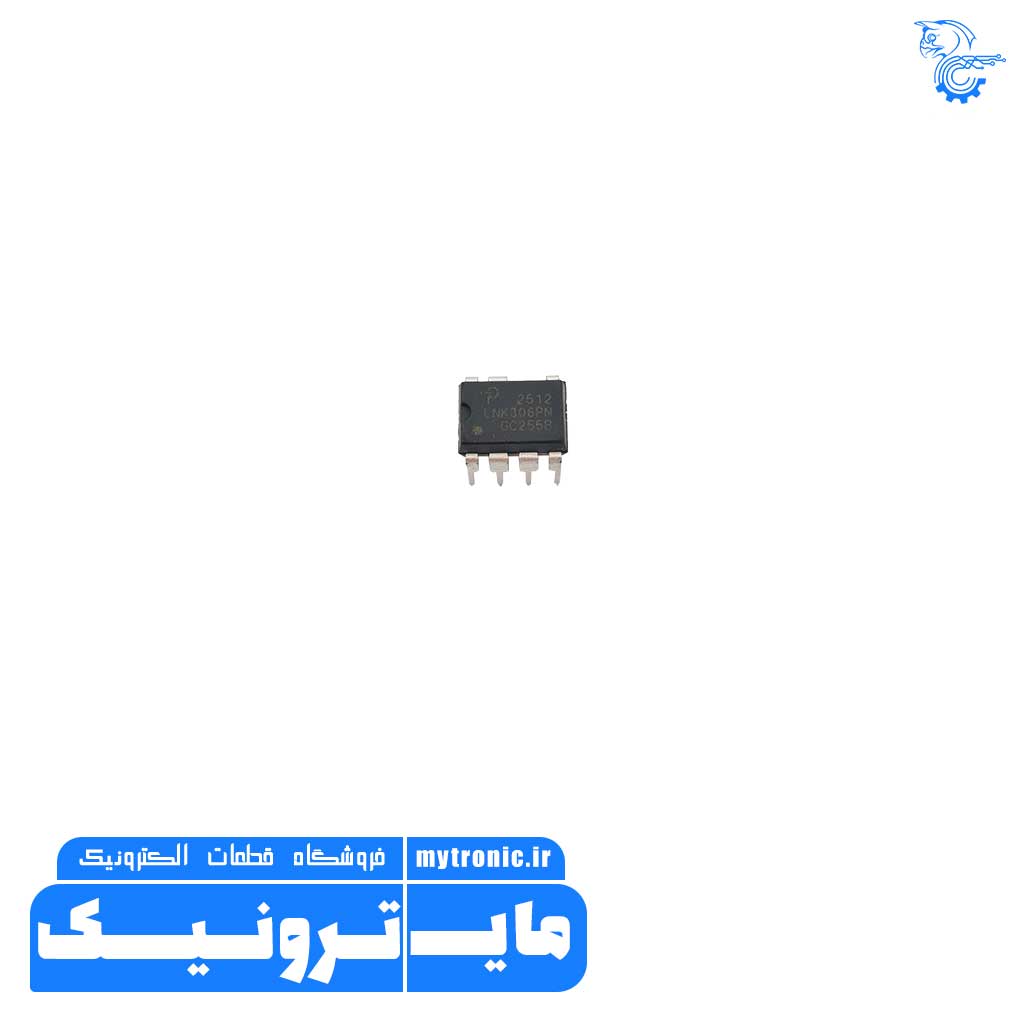

آی سی LNK306PN DIP
آی سی LNK306PN از سری LinkSwitch-TN با ترکیب کنترلر PWM و ماسفت قدرت در یک پکیج، یک راهحل ساده،
کمهزینه و بسیار مطمئن برای طراحی منابع تغذیه سوئیچینگ ارائه میدهد.
این تراشه توانایی تبدیل مستقیم برق شهری به ولتاژ DC را بدون نیاز به قطعات زیاد و حجیم فراهم میسازد
و مناسب طراحی منابع تغذیه با توان پایین تا متوسط است. به دلیل عملکرد در حالت قطعشونده (Discontinuous Mode)،
بازدهی بالا و تلفات پایین را در پی دارد.
LNK306PN به صورت خودکار در بارهای سبک وارد حالت burst میشود و مصرف انرژی را کاهش میدهد.
از دیگر ویژگیها میتوان به حفاظت در برابر دمای بیشازحد، اتصال کوتاه، اضافهبار و ولتاژ بالا اشاره کرد.
استفاده از این تراشه موجب کاهش پیچیدگی طراحی، افزایش قابلیت اطمینان و کاهش هزینه نهایی تولید میشود.
پکیج DIP-7 آن برای استفاده در بردهای معمول از نوع Through-Hole بسیار مناسب است.
آی سی LNK306PN DIP
مشخصات
- ولتاژ ورودی: 85 تا 265 ولت AC
- ولتاژ Drain به Source: تا 700 ولت
- فرکانس سوئیچینگ: حدود 66 کیلوهرتز
- توان خروجی قابل تأمین:
تا 3.1 وات در ورودی 85–265 ولت AC (خنکسازی طبیعی)
تا 5.1 وات در ورودی 230 ولت AC (با تهویه مناسب)
- جریان راهاندازی داخلی: کمتر از 250 میکروآمپر
- جریان عملیاتی: حدود 1.2 میلیآمپر
- ولتاژ محدودکننده زنر داخلی: حدود 6.4 ولت
- دمای کاری: از 40- تا 150 درجه سانتیگراد (TJ)
کاربردهای رایج
تراشه LNK306PN گزینهای عالی برای طراحی منابع تغذیه کوچک، کمهزینه و ایمن است.
به دلیل توانایی راهاندازی مستقیم از برق شهری و حفاظتهای داخلی، کاربردهای متنوعی در لوازم خانگی، صنعتی و سیستمهای کنترلی دارد.
- منابع تغذیه سوئیچینگ کوچک
- شارژرهای موبایل و دستگاههای کوچک
- تجهیزات IoT با ورودی AC
- کنترلرهای روشنایی LED
- تغذیه کمکی در درایورهای صنعتی
- لوازم خانگی هوشمند
- دستگاههای اندازهگیری و ابزار دقیق
- سیستمهای درب بازکن اتوماتیک
- تجهیزات امنیتی با تغذیه مستقیم AC
- منابع تغذیه با توان کمتر از 5 وات
آی سی LNK306PN DIP
Specification
Manufacturer: Power Integrations
Product Category: AC/DC Converters
Mounting Style: DIP
Package / Case: DIP-8
Output Voltage: 12 V
Input / Supply Voltage – Min: 85 VAC
Input / Supply Voltage – Max: 265 VAC
Switching Frequency: 66 kHz
Duty Cycle – Max: 72 %
Operating Supply Current: 250 uA
Minimum Operating Temperature: – 40 C
Maximum Operating Temperature: + 150 C
Output Current: 360 mA
Series: LNK30
Packaging: Tube
Number of Outputs: 1 Output
Type: Off Line Converter
Brand: Power Integrations
Product Type: AC/DC Converters
Subcategory: PMIC – Power Management ICs
