توضیحات

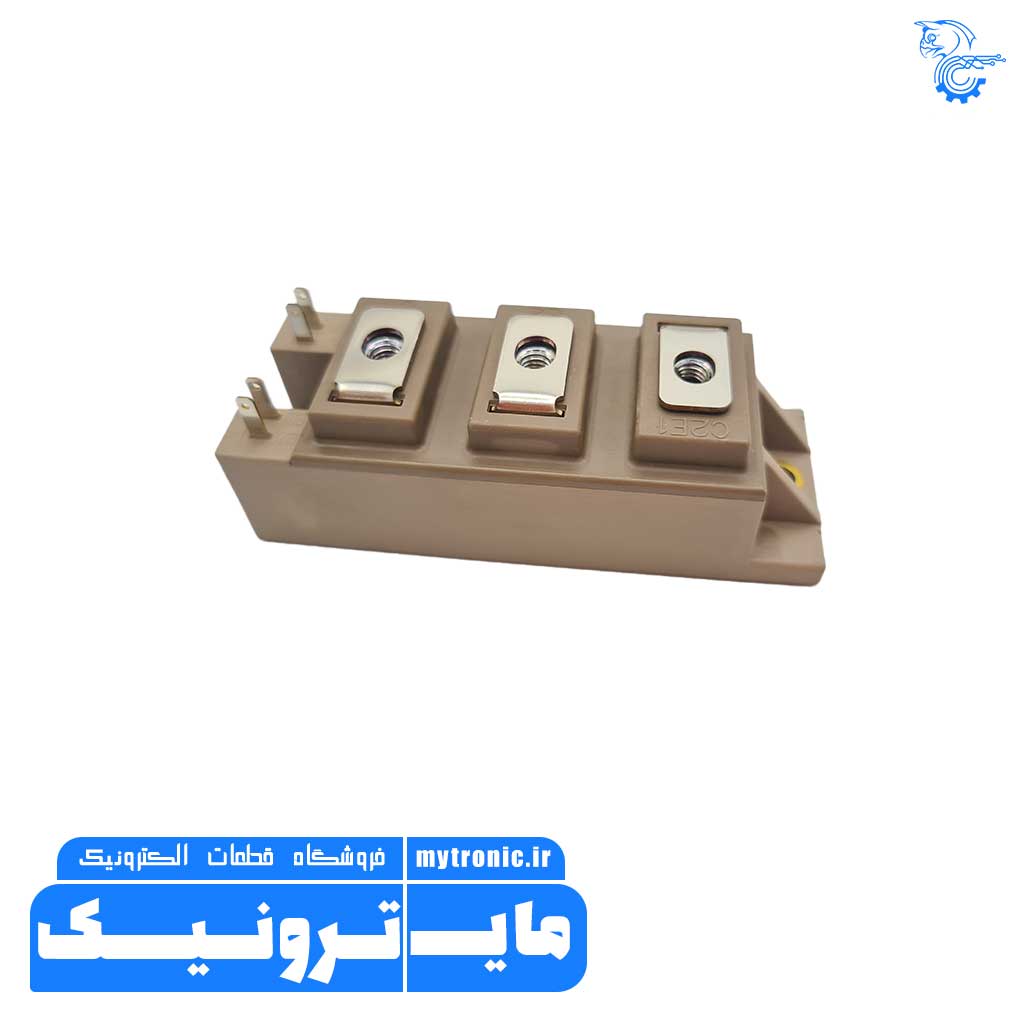

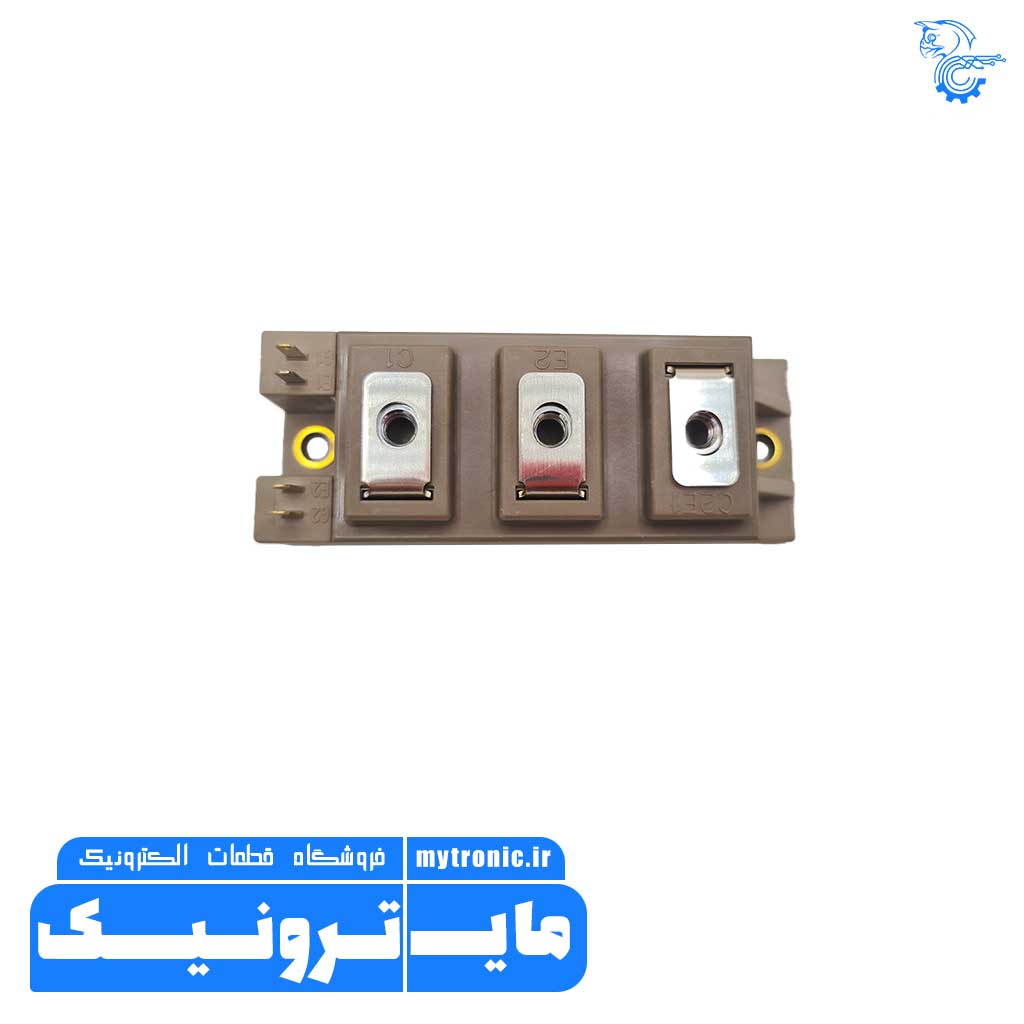

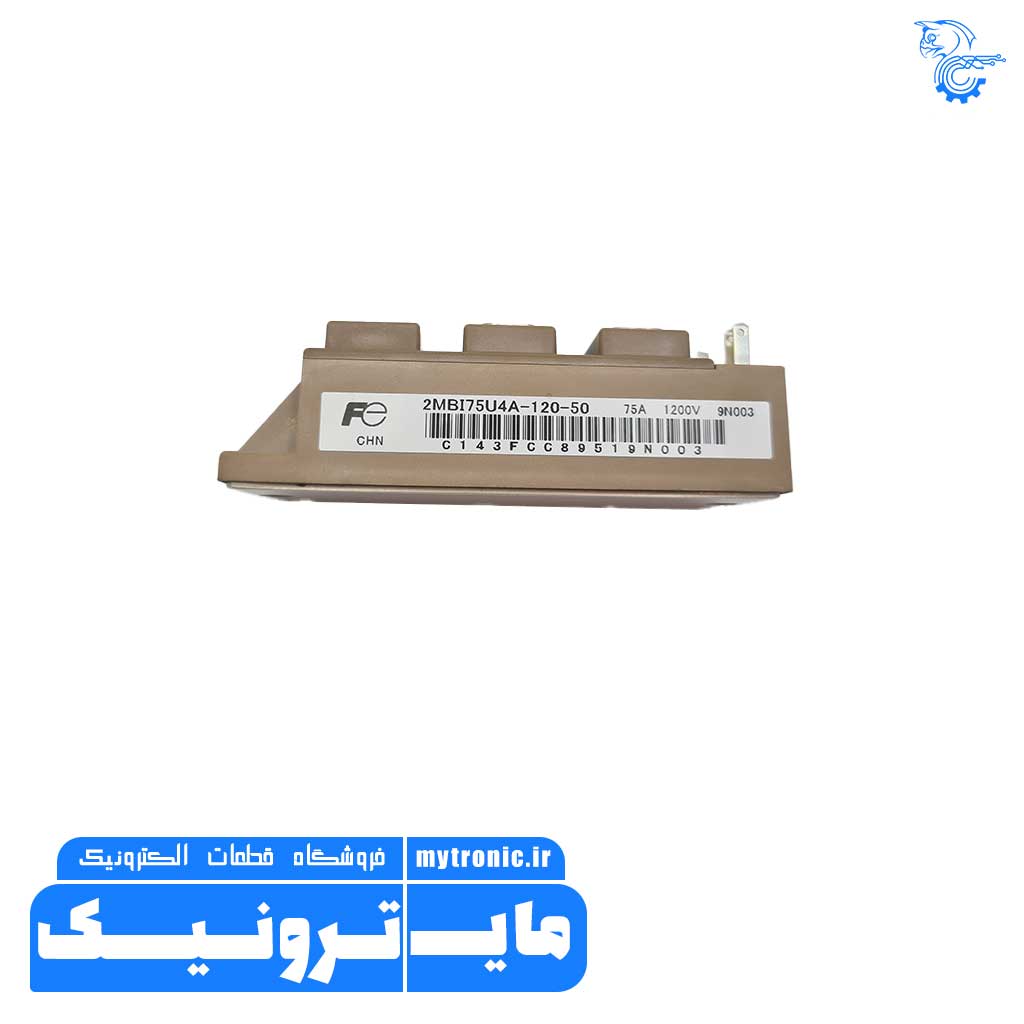

آی جی بی تی ماژول 2MBI75U4A-120
آی جی بی تی ماژول 1200 ولت 75 آمپر Fuji Electric اورجینال ژاپن
1200V / 75A / IGBT Modules / Fuji Electric / Half Bridge
2MBI75U4A-120 از خانواده ماژول آی جی بی تی میباشد.
ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Fuji Electric
- پکیج Module
- ولتاژ کلکتور-امیتر 1200 ولت
- جریان کلکتور 75 آمپر
- نوع پیکربندی SERIES CONNECTED, CENTER TAPPED WITH BUILT-IN DIODE
- حداکثر دمای عملیاتی 150 درجه سانتیگراد
- حداقل دمای عملیاتی -40 درجه سانتیگراد
- اتلاف قدرت 400 وات
- ولتاژ اشباع کلکتور-امیتر 1200 ولت
مورد استفاده در اینورترهای جوشکاری گام الکتریک
موزد استفاده در اینورترهای جوشکاری آرگون گام الکتریک(جوشا)
2MBI75U4A-120-IGBT-MODULE
موارد استفاده در انواع :
-
- اینورترهای کنترل موتور الکتریکی
- مدارهای قدرت و مخابراتی
- اینورترهای جوش و برش گام الکتریک،صبا الکتریک،آروا،ایران ترانس،و……
- منابع تغذیه سوئیچینگ
- ماژول دوبل، نیم پل
آی جی بی تی ماژول 2MBI75U4A-120
معرفی آی جی بی تی IGBT
وقتی از ترانزیستور های BJT در فرکانسهای بالای کلید زنی جهت کنترل سطح ولتاژ DC استفاده شود،
با بالا رفتن فرکانس ترانزیستور دیگر خطی عمل نمی کنند و نویز مخابراتی شدیدی را با توان بالا تولید می کنند.
به همین سبب در فرکانس کلید زنی بالا از اِلمان کم مصرف POWER MOSFET استفاده می شود،
اما با بالا رفتن قدرت تلفات آن نیز زیاد می شود.
اِلمان جدیدی به بازار آمده است که تمامی مزایای ۲ قطعه فوق را دارد و دیگر معایب BJT و POWER MOSFET را ندارد.
این قطعه جدید IGBT نام دارد. در طی سالهای اخیر به دلیل ارزانی و مزایای این قطعه از آن استفاده زیادی شده است.
ترانزیستور دو قطبی با درگاه عایق شده یا IGBT که کوتاه شده عبارت انگلیسی (Insulated gate bipolar transistor) جزو نیمه هادی قدرت بوده
و در درجه اول به عنوان یک سوییچ الکترونیکی استفاده می شود که در دستگاه های جدید برای بازده بالا و سوئیچینگ سریع استفاده می شود.
این سوئیچ برق در بسیاری از لوازم مدرن از جمله
خودروهای برقی، قطار، اینورترهای جوش و برش، UPS، یخچال ها، تردمیل،
دستگاه های تهویه مطبوع و حتی سیستم های استریو و تقویت کننده ها استفاده می شود.
