توضیحات

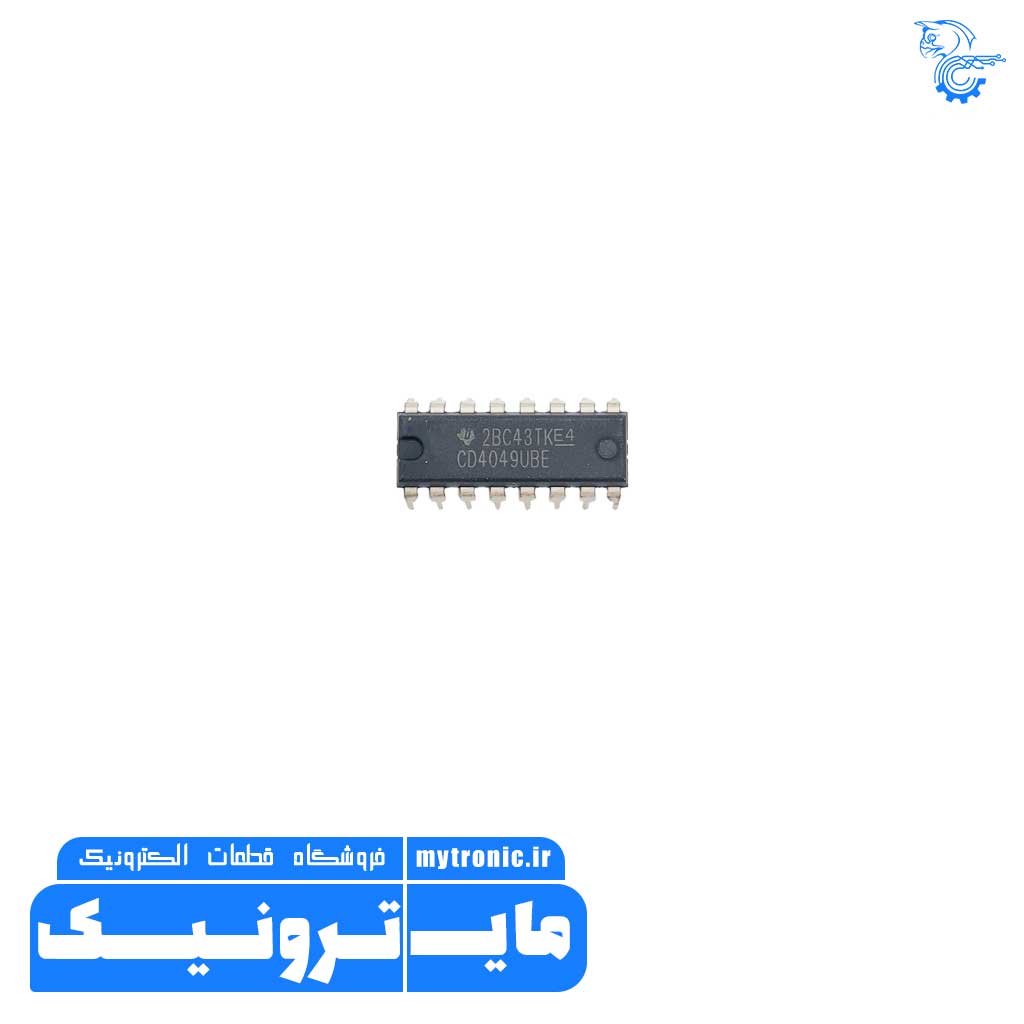

آی سی CD4049 DIP
CD4049UBE از خانواده آی سی بافر و لاین درایور میباشد.
آی سی CD4049 پکیج DIP یک نوع آیسی درایور و موالف منطقی بازکنندهها (Hex Inverting Buffer) است
که توسط شرکت Texas Instruments و سایر تولیدکنندگان تولید میشود.
این آیسی در پکیج DIP (Dual In-line Package) نیز موجود است.
پکیج DIP شامل دو ردیف از پینهای متصل به یکدیگر است که برای اتصال به برد یا سوکت مناسب است.
آیسی CD4049 شش درایور بازکننده معکوس (Inverter) را در خود دارد.
ورودیهای منطقی (Logic) را به عنوان ورودی دریافت میکند و ورودیهای معکوس را به عنوان خروجی ارائه میدهد.
به عبارت دیگر، اگر ورودیها به صورت منطقی 0 باشند، خروجیها به صورت منطقی 1 خواهند بود و بالعکس.
از این آیسی در مدارهای منطقی و دیجیتال برای تقویت و تغییر جهت سیگنالهای منطقی استفاده میشود.
همچنین میتوان از آن برای انجام عملیات منطقی از جمله تغییر پلاریته سیگنالها و یا تقویت سیگنالها در مدارها استفاده کرد.
آی سی CD4049 DIP
مشخصات کلیدی CD4049 به شرح زیر است:
- تعداد درایورها: 6 (شش درایور بازکننده معکوس)
- ولتاژ تغذیه: 3 تا 15 ولت (معمولاً 5 ولت)
- تعداد پین: 16 پین (پکیج DIP)
- دمای کاری: -55 درجه سلسیوس تا +125 درجه سلسیوس
- مصرف جریان کم
- قابلیت کار با سیگنالهای منطقی
آی سی CD4049 DIP
Introduction
The CD4049UB and CD4050B devices are inverting and noninverting hex buffers, and feature logic-level conversion using only one supply voltage (VCC). The input-signal high level (VIH) can exceed the VCC supply voltage when these devices are used for logiclevel conversions.
Specification
Brand: TI
CD4049UB Inverting
High Sink Current for Driving 2 TTL Loads
High-to-Low Level Logic Conversion
100% Tested for Quiescent Current at 20 V
Maximum Input Current of 1 µA at 18 V Over Full
Package Temperature Range; 100 nA at 18 V and 25°C
5-V, 10-V, and 15-V Parametric Ratings
