توضیحات

آی سی آپ امپ LM393/SMD

آی سی LM393 یک آپ امپ شامل دو تقویت کننده کم مصرف می باشد.

برند تگزاس اصلی

از ویژگی های این تراشه می توان به رنج وسیع ولتاژ تغذیه و مصرف کم تراشه اشاره کرد.

اکنون با یکی دیگر از آی سی های بسیار کاربردی در الکترونیک به نام آی سی آپ امپ LM393/SMD آشنا خواهید شد.

آی سی LM393 درون خود دارای دو عدد تقویت کننده عملیاتی کم مصرف (Operational amplifier) یا به اختصار Op-amps می باشد

که در مدارات و پروژه هایی که نیاز به تعداد زیادی آپ امپ داریم،

استفاده از آی سی آپ امپ LM393/SMD باعث کوچکتر شدن ابعاد مدار می شود و از پیچیده شدن مدار جلوگیری می کند.

یکی از کاربردهای این آی سی در رباتیک بخصوص ربات های مسیر یاب و مشابه آن می باشد

که برای تبدیل خروجی آنالوگ سنسور ها به خروجی دیجیتال استفاده می شود.

آی سی LM393 معادل نیمی از آی سی LM324 است…

این آی سی یک Op-Amp کم مصرف است که دارای دو تقویت کننده عملیاتی مستقل با ضریب تقویت زیاد می‌ باشد.

این ویژگی باعث می‌ شود که به عنوان یک تقویت کننده عملیاتی عمومی در بسیاری از پروژه‌ ها مورد استفاده قرار گیرد؛

زیرا برای راه اندازی آن منبع تغذیه منفی مانند اکثر آپ امپ‌ ها مورد نیاز نیست.

علاوه بر این در صورت نیاز می‌توان از منبع تغذیه دوگانه از 1/5 ولت تا 16 ولت نیز استفاده کرد.

خروجی‌ ها توانایی درایو خوبی دارند و می‌ توانند تا 40 میلی آمپر در هر کانال را تأمین کنند.

آی سی LM393 دارای ۸ پایه است؛ و در مداراتی که به تعداد زیادی تقویت کننده عملیاتی نیاز داریم،

استفاده از این IC به طرز چشمگیری از بزرگ و پیچیده شدن مدار جلوگیری می‌کند.

مشخصات فنی آی سی آپ امپ LM393/SMD :

• خروجی های محافظ شده در برابر اتصال کوتاه
• دارای 2 تقویت کننده عملیاتی
• بسته بندی: DIP-8
• دارای خاصیت خود اصلاحی در برابر نویز

سایر ویژگی‌ ها آی سی آپ امپ LM393/SMD :

• • پهنای باند : 1 مگاهرتز
  • گین ولتاژ حلقه باز : 100 دسی بل
  • جریان تقویت کننده منبع تغذیه بسیار کم : 375 میکرو آمپر
  • جریان بایاس ورودی کم : 20 نانو آمپر
  • ولتاژ ورودی کم : حداکثر 3 میلی ولت
  • جریان جبران ورودی کم : 2 نانو آمپر
  • منبع تغذیه منفرد : 3 ولت تا 30 ولت
  • منبع تغذیه دوگانه : 1/5 ولت تا 16 ولت

موارد کاربرد آی سی آپ امپ LM393/SMD :

از  این آی سی اغلب برای بافر کردن یا تقویت سیگنال ها استفاده می‌ شود.

همچنین می‌توان از آن در طیف وسیعی از مدارها مانند مقایسه کننده های ولتاژ ،

فیلترهای فعال و اسیلاتورهای کنترل شده ولتاژ (VCO) استفاده نمود.

همچنین در مبدل ها و تقویت کننده‌ها، ماژول های تقویت DC و کلیه مدارات آپ امپی

که با تغذیه ۵+ ولت کار می‌کنند می‌توان از این آی سی استفاده کرد.

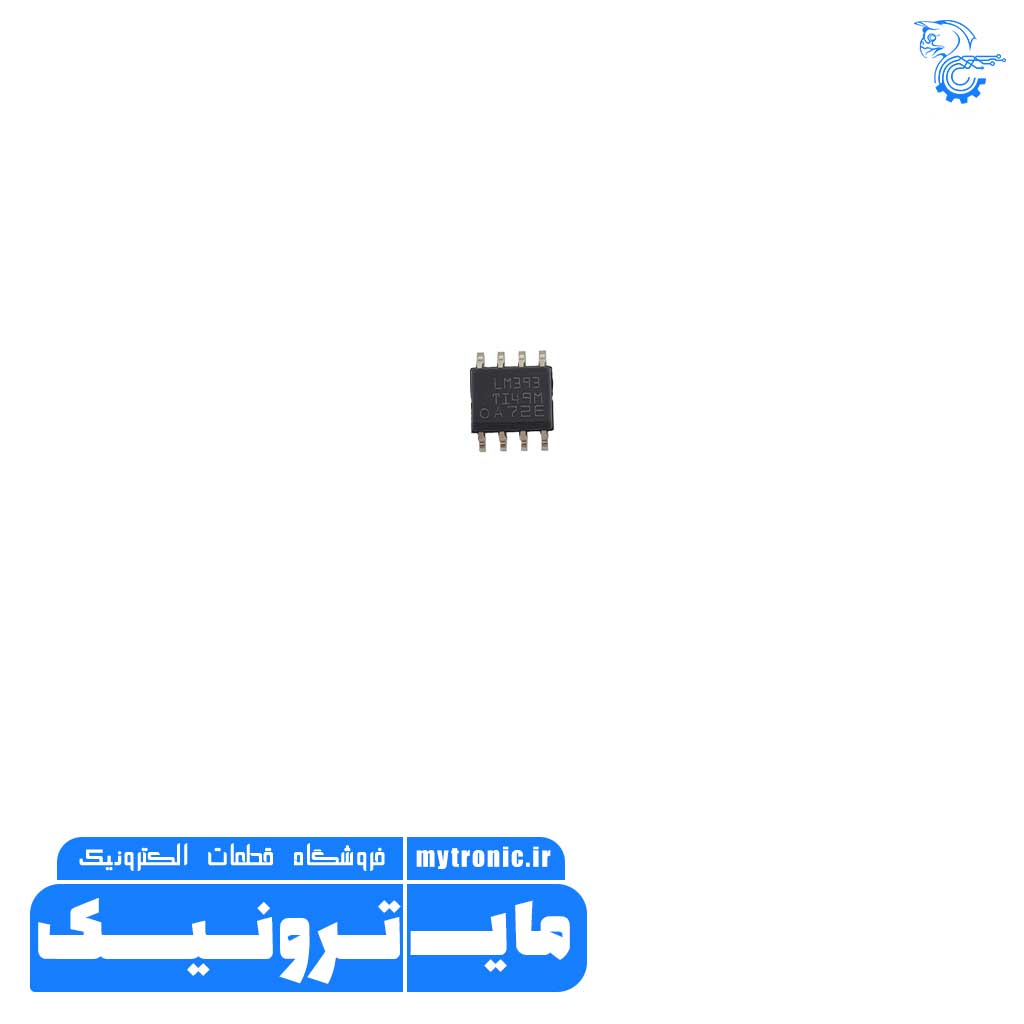

شکل ظاهری آی سی آپ امپ LM393/SMD

آی سی آپ امپ LM393P/SMD دارای 8 پایه بوده که در ادامه با این پایه ها بیشتر آشنا خواهیم شد.

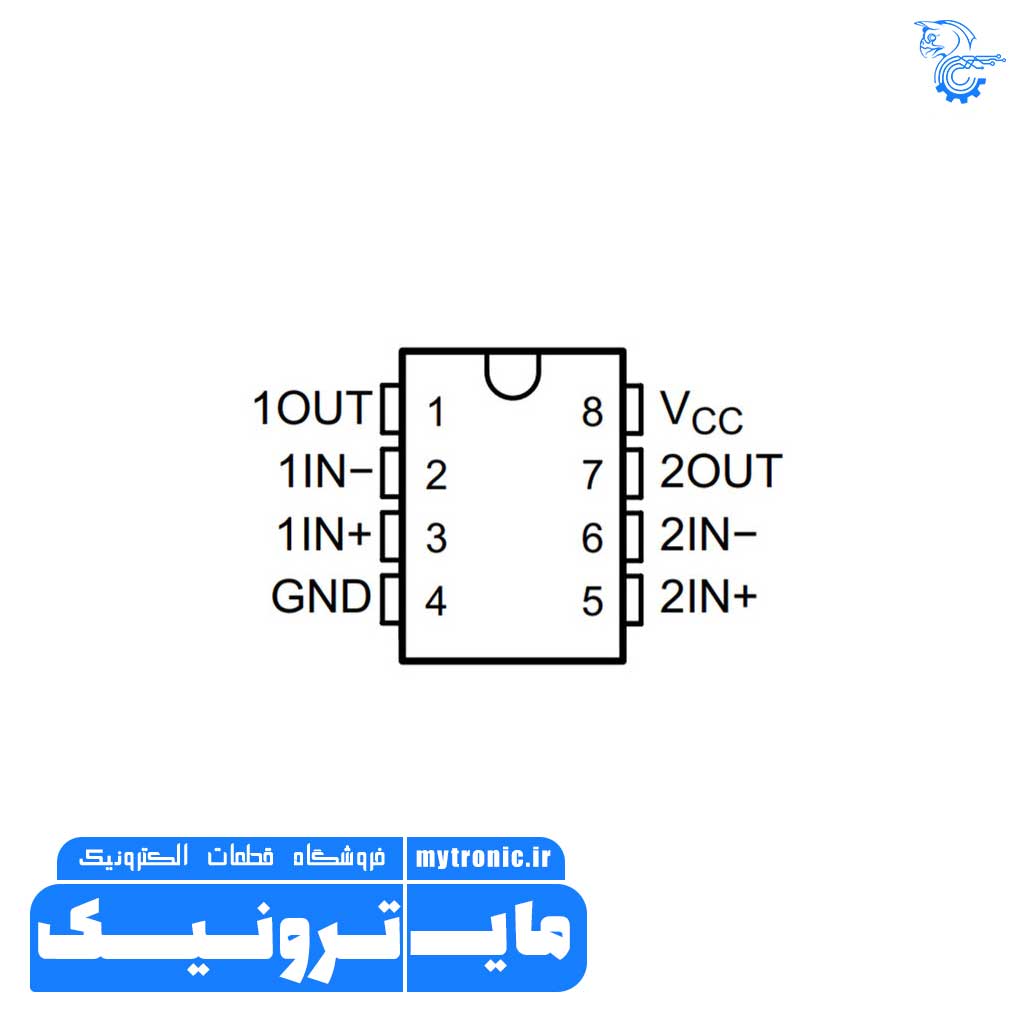

در تصویر زیر ترتیب پایه های این ای سی را مشاهده می کنید که مدار داخلی ان نیز مشخص می باشد:

Analog Comparators 1.65-V to 5.5-V, low voltage dual commodity comparator SO-8 PIN  -40 to 125
